20多年前做石材產品時就知道了背倒留1的的工藝要求，但是當時并沒有人解釋為何要求這么做？做的作用和意義？

只是作為一項工藝紀律工廠要求做必須這么做而已。相信到現在很多石材生產企業和從事很多年石材生產加工的人未必知道這種工藝要求源于那家石材生產企業，這樣做的作用和意義。

經過多年的實踐總結、思索，將我認為背倒留1的作用和意義闡述給石材同仁們，使這項簡單的工藝有了理論依據和支撐，遵守這項工藝的石材企業員工不但知道其然，還知道其所以然。

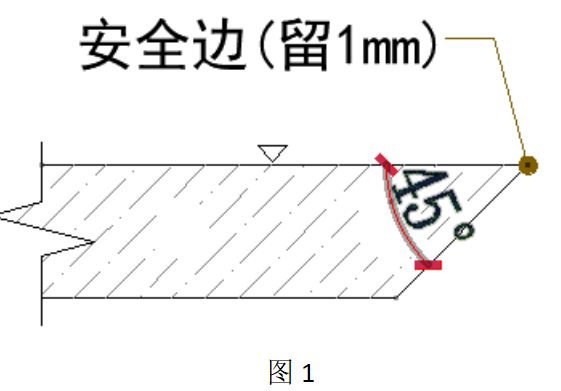

所謂背倒留1，意指做石材產品背倒工藝加工時不管什么石材留1mm的小平臺。見圖1。

很多的石材生產企業在做板材背倒加工時不會按圖1的要求留1mm，即使留1mm，許多員工并不理解和明白留1mm有什么作用和意義？員工認為反正是領導安排這么做的就這么做；領導強調和監督我這么做我就這么加工，領導不強調和監督了，我就懶得留1mm，留不留我認為也沒什么問題，無關大局，也沒什么益處。

這一切想法和誤解都源于對背倒留1mm的作用和意義不清楚導致的。其實背倒留1mm這樣做有其一定的原因和道理的。

1、防止背倒時棱崩邊、掉角

不管是大理石、花崗石，不管是有裂紋材料還是無裂紋材料，背倒加工時如果不留1mm的小平臺，尖尖的棱稍受點外力很容易崩邊、掉角。
至于裂紋多的石材，象金蜘蛛、金黃天龍、白玉蘭、閃電西班米黃、世紀米黃、金世紀米黃、云朵拉灰、雅博玉等材料、背倒不留1mm的話，100%的絕對崩邊，甚至有些崩得根本無法用，只能報廢；
還有那些晶體顆粒大的石材，如啡鉆、紅鉆、綠鉆、金絲緞、綠星等花崗石材料，背倒不留1mm的話，100%的絕對崩邊，甚至有些崩得根本無法用，只能報廢；
還有那些松散、較軟的材料，象爵士白、雅士白、斯拉夫白、部份卡拉拉白、部份雪花白石材等材料、背倒不留1mm的話，用手碰下或觸摸下都會崩邊。
如果背倒留1mm的話，這種情況可以大有改觀，防止背倒時的棱崩邊、掉角。
因此背倒留1mm最大的作用就是防止背倒加工時的棱崩邊、掉角。
圖2是深圳東塔公寓項目云朵拉灰背倒加工的產品。由云朵拉灰石材屬于發散性裂紋的材料，從圖2中看出即使留3mm的平臺依舊崩邊嚴重。鑒于這種情況，該項目又將背倒留3mm改成了留5mm。

2、便于后續的粘接二次加工

石材產品背倒后還要進行二次的粘接加工。如果背倒后的石材不留1mm的話，二次加工時相粘接的兩件板相碰就崩邊了，粘接好后產品的膠縫大，而且不好修補，因為崩邊處接觸面積小，很難補牢，時間長了補膠處極有可能脫落。
在不少用石材裝飾的項目里常看到一些陽角粘接的產品粘接處補膠質量差，補膠處膠的脫落，多是因為這個問題所導致的。圖3中的粘接洗手臺如果背倒時不留1mm，粘接時較容易崩邊。

3、保護產品安全，減少轉運、長途運輸損壞

背倒產品不留1mm，尖尖的棱在產品轉運過程中，產品長途運輸時，板與板之間的相互擠壓，撞擊是很容易崩邊的。留了1mm后，可以減少產品轉運、長途運輸的損壞，提高產品的安全性。

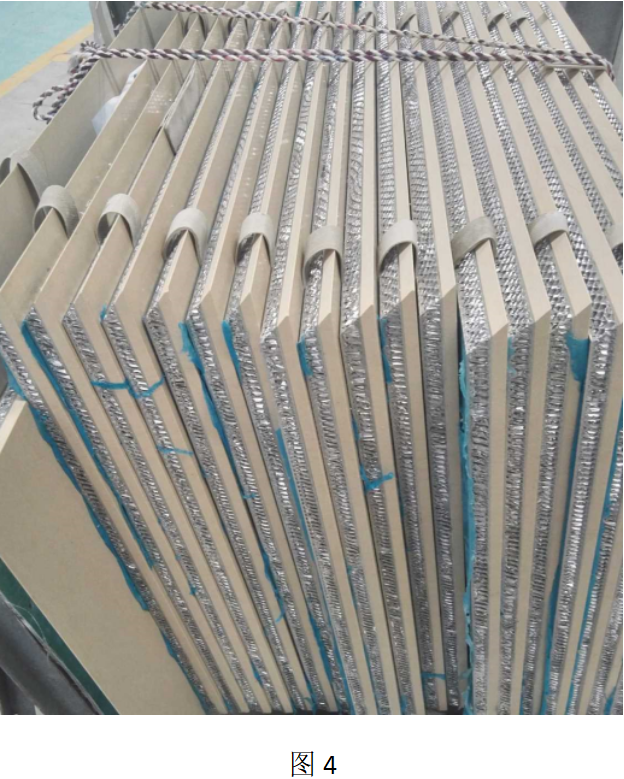

圖4中可以看出背倒留1mm的產品如果上下雙邊都做了背倒加工時，朝下的一邊不采取特別保護措施的話，很容易崩邊的。這個措施包括背倒留1mm臺階，用珍珠棉或背皮包裹保護措施。圖4中的背倒處用背皮保護，防止背倒棱的崩邊。

4、保障陽角的安裝質量

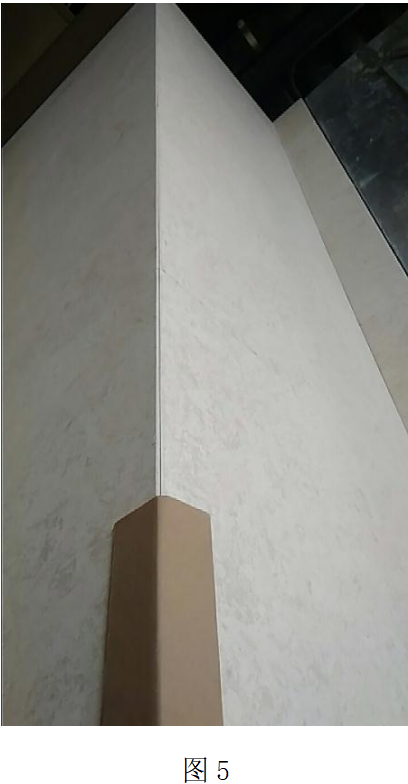

圖5是拍攝于西安某重要建筑工程項目現場安裝后的石材圖片。圖片5中可以看出背倒后板材留1mm臺階，安裝后兩件板之間形成了個直角小角，兩件板沒有相互緊靠在一塊，安裝后的陽角沒有發生崩邊現象，安裝的質量非常好。安裝后的產品下部還用90°角的紙殼板保護，說明了陽角很容易損壞。

5、增加安裝后產品的立體效果

背倒后的產品留1mm臺階，使安裝后的產品形成1個小直角，可以增加立體感效果，裝飾效果更佳。從上面圖5照片可見一斑。對比圖6與圖7，可以看出兩個圖在陽角處的效果不一樣，圖7因為1mm臺階在轉角處有立體效果，而圖6只是一種線性效果，缺乏空間立體感。這是設計細節的作用。

6、保障作業人員安全

背倒不留1mm的產品因為角太尖很銳利（圖8），在產品搬運、二次加工時如果生產員工手不小心觸摸到這里，尖角猶如鋒利的刀子很容易割傷手，割破皮，使生產員工流血受傷。雖然割破皮僅是小傷，但是由于生產現場條件有限，如果不及時處理或處理方法不當，可能也會成大禍的，小心為好。當將背倒不留1mm改成1mm后（圖9），由于有了1mm平臺的緩沖作用，尖角沒有這么銳利，可以大大減少割傷手的風險了。

7、保證產品質量

背倒不留1mm造成了石材崩邊、掉角現象，崩邊、掉角處難以修補，修補不牢固，而且一些白色材料修補后經過一段時間有可能黃變，嚴重影響產品質量。背倒留1mm的加工工藝不僅可以減少背倒和二次加工時石材崩邊、掉角的風險，同時對施工現場減少安裝時的崩邊、掉角作用和意義也很大，從而可以保證建筑物石材裝飾的質量。
從文中可以看出石材背倒加工留1和不留1，兩者雖然加工方式一樣，卻產生兩種截然不同的作用和效果，前者顯然對石材產品的生產加工和施工更有利，更利于保證產品的加工和裝飾質量，而后者顯然弊端較多，應該予以糾正。

作者：晏輝
